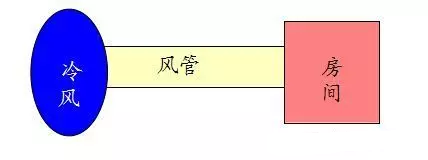

風管的作用
風管的分類
低速風管：傳統設計
高速風管：高層建筑空調
空氣處理系統的分類
單區域系統：
房間負荷變化時，空氣流量不變。
中央設備只有一個溫控器控制。
風機流量CFM保持恒定。
如果采用多速或變速風機，風機流量CFM可以改變。
多區域系統：
空氣流量根據各區域需求控制(風閥安裝在支風管上并由各房間或區域溫控器控制)。
中央設備由監控區域溫控器的微處理器控制。
風機流量CFM可以恒定,但必須安裝旁通風門以保證中央設備所需的空氣流量。
假如風機或壓縮機的轉速RPM可以連續調節,風機流量CFM也可以變化。
送風風管系統的分類

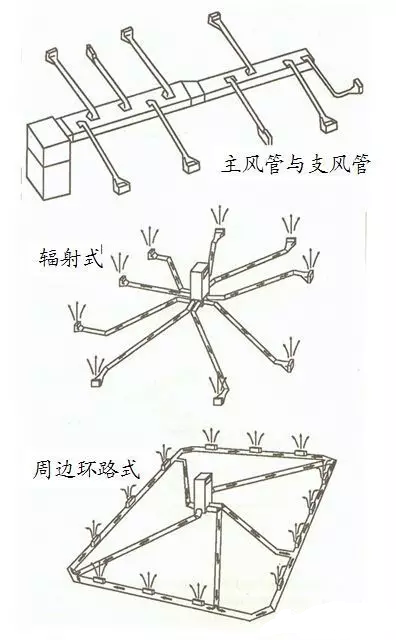

送風風管的幾何形狀
1.主風管與支風管
2.輻射式
3.周邊環路式
送風口位置：與圍護結構有關
1.周邊送風系統
2.頂棚送風系統
3.內墻高端送風系統
風管材料：根據需要及當?shù)亟ㄖ?guī)范選用
1.不銹鋼板 7.玻璃鋼板
2.鍍鋅鋼板 8.柔性金屬螺旋風管
3.涂塑鋼板 9.水泥
4.鋁板 10.石棉
5.PVC塑料板
6.玻璃纖維增強型塑料板
風管系統阻力
空氣分配系統或風管系統對于每個流量都存在一定的阻力。這個阻力是空氣流經管道、送風口、調節風門、過濾器和風機盤管等的壓降總和。風機必須克服這一阻力才能保證一定的送風量。
外部靜壓
外部靜壓＝系統單元之外的壓降總和。
風管的設計原則
1、考慮噪聲、材料、能耗和安裝空間的條件下將風速確定在允許范圍內；
2、避免風速、風向的陡變；
3、方形風管盡可能設計成正方形，高寬比不得超過8：1，一般應控制在4：1范圍內；
方形風管當量直徑的計算：dc=1.30(ab)0.625/(a+b)0.25
4、采用光滑的風管材料；
5、安裝時由于材料、安裝連接方式等方面的變化會導致實際阻力與設計阻力存在差異，因此選用風扇和電機時應考慮一定的安全系數；
6、避免風管與管道或其他建筑設施沖突。不可避免時要采用平滑過渡，過渡段的長徑比要大于3。
