潔凈室FFU吊頂龍骨系統安裝施工圖解
潔凈室吊頂龍骨系統根據潔凈廠房的特點設計，具有加工簡單，組裝及拆卸方便，便于潔凈室建成后的日常維護工作。吊頂系統模塊化設計，可塑性大，即可工廠化生產，又可以現場裁切，加工施工污染大大減少 ，且系統強度高，可在上面行走，特別適用于高潔凈區域，如電子，半導體，醫藥行業。
吊頂龍骨系統組成：
1.T-bar:
1)T形結構, 干式吊頂, 陽極鋁材料, 表面電泳處理.
2)T-bar十字接頭處可安裝噴淋頭,煙感器及照明燈的電線
3）T-bar 下面可安裝潔凈室淚珠照明燈

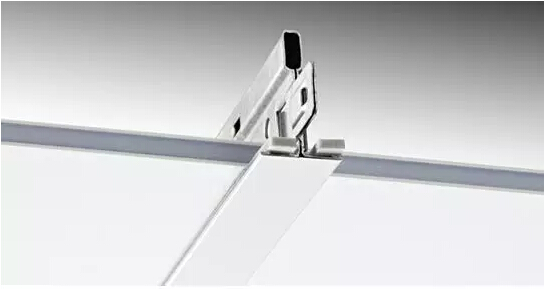

潔凈室龍骨Tbar

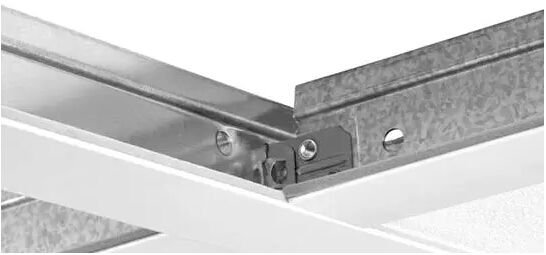

2.接頭：
1）連接件包括十字接頭,T形接頭, 轉角接頭,鋅合金材料制作, 整個系統由螺紋緊固的連接成一個整體。
2）鍍鋅全絲吊桿, 帶調整器可調整吊頂?shù)母叨?/span>, 通過夾子和螺母連接.
3）螺絲螺母均為鍍鋅材料

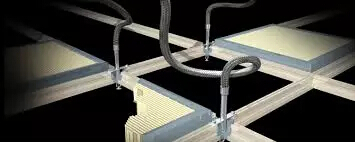

3.系統可擴充性：可方便的安裝高效過濾器，FFU等。

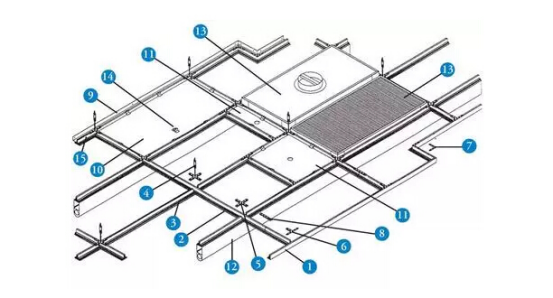

潔凈室龍骨連接節點（潔凈室吊頂示意圖）
1.核對基準線—核對基準標高線—吊桿預制—放樣吊桿安裝—吊桿安裝—吊頂龍骨預制—吊頂龍骨安裝—吊頂龍骨水平調整—吊頂龍骨定位—十字補強片安裝—測量畸零龍骨尺寸—界面收邊—吊頂龍骨壓蓋安裝—吊頂龍骨水平調整
2、核對基準線
a認真熟悉圖紙，根據相關資料確認施工區域和十字基準線位置。
b.用經緯儀和雷射水平儀核對天花基準線。
3、核對基準標高線
a.根據地面或高架地板確定天花的標高。
4、吊桿預制
a.根據層高，計算出各天花高度所需吊桿的長度，然后進行切割加工。
b.加工后符合要求的吊桿再與方型調節器等配件預組。
6、吊桿安裝:放樣吊桿安裝完畢后，根據吊桿的位置開始大面積的吊桿安裝，通過凸緣止滑螺母固定于氣密吊頂龍骨上。
7、吊頂龍骨預制
龍骨預制時，保護膜不可撕除，內六角螺絲需緊固，預組面積適中即可。
8、吊頂龍骨安裝
將預制好的吊頂龍骨整體吊裝上吊桿預組好的T型螺絲上，方型調節器偏移十字接頭中心150mm,將T型螺絲和凸緣止滑螺母鎖緊。
9、吊頂龍骨水平調整
當龍骨施工一片區域后，要進行龍骨的水平調整，用雷射水平儀和接收器進行調整，水平差不得高于吊頂標高2mm,不得低于吊頂標高。
10、吊頂龍骨定位
當龍骨安裝一定區域后，需進行臨時定位，用重錘矯正吊頂?shù)闹行呐c十字基準線，偏差需在一毫米范圍內?？蛇x擇柱子或土建鋼構和墻為定位點。
